Meaisín Foirmithe Rolla Raca Upright: Comhpháirteanna, Próifílí & Treoir Cheannaigh

Cad é an Meaisín Foirmithe Rolla Raca Upright ?

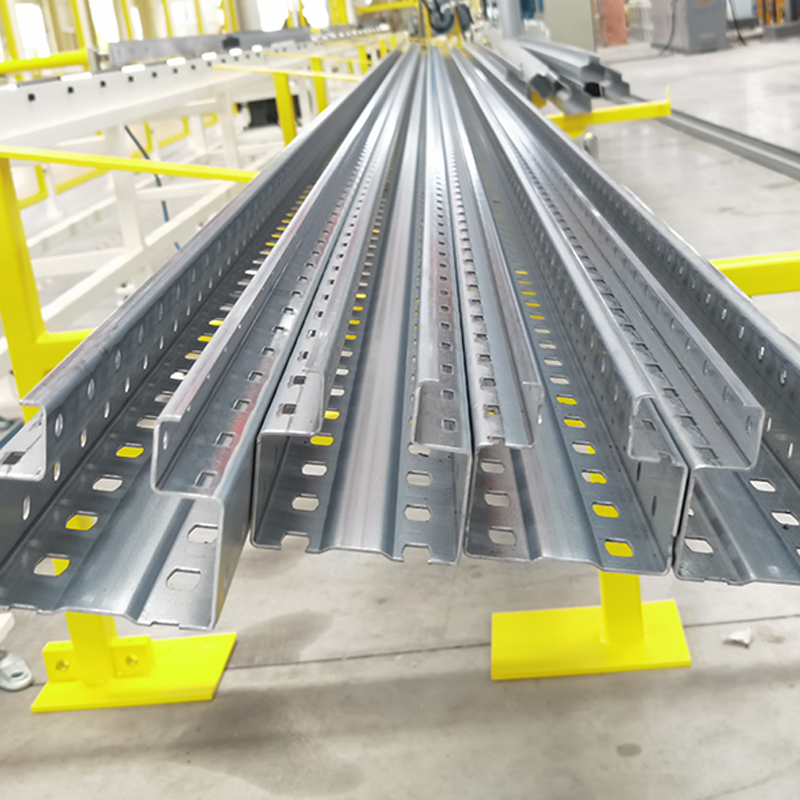

Is córas foirmithe rolla fuar é meaisín foirmithe rolla raca seasamh a dhéantar a innealtóireacht go sonrach chun na próifílí colúin ingearacha a úsáidtear i racáil pailléid, córais seilfeanna agus struchtúir stórála tionsclaíocha a tháirgeadh. Is iad na colúin dhíreacha seo - go hiondúil próifílí C-alt, ais oscailte, nó próifílí de chuid bhosca le patrúin teardrop pollta nó poll cruinn go tráthrialta - cnámh droma struchtúrach gach córas racála i stóras nó i lárionad dáilte. Ní féidir a rá go bhfuil céimseata chomhsheasmhach, spásáil bheacht na bpoll iontu, agus tiús ceart an ábhair á dtáirgeadh acu: cuireann aon seasamh amháin as-caoinfhulaingt isteach ar acmhainn ualaigh chuan raca iomláin.

Murab ionann agus línte foirmithe rolla ilchuspóireacha, comhtháthaíonn meaisín raca díreach stáisiúin réamhphunchála nó iar-phunchála go díreach isteach sa seicheamh foirmithe , ag cinntiú go ndéantar na sliotáin teardrop, na poill bhabhta, agus na cróite socraithe a ghlacann le nascóirí bíomaí agus comhpháirteanna bracing a stampáil ag eatraimh pháirce cruinne feadh fad iomlán gach seasamh a tháirgtear. Cuireann an meascán de fhoirmiú agus polladh i bpas amháin deireadh le hoibríochtaí tánaisteacha, laghdaítear damáiste láimhseála, agus baintear amach rátaí tréchur nach féidir le hoibríochtaí ar leithligh a mheaitseáil.

Príomh-Chomhpháirteanna Líne Foirmithe Rolla Raca Upright

Is seicheamh de stáisiúin chomhtháite é líne foirmithe rolla raca ina seasamh iomlán, gach ceann acu ag comhlíonadh feidhm shonrach sa chlaochlú ábhartha ó stiall coil go próifíl colún críochnaithe. Le tuiscint ar ról gach stáisiúin soiléirítear cá háit a bhfuil cáilíocht ionsuite – agus cén áit ar féidir cur isteach air trí thearc-sonraíocht.

Decoiler agus Straightener

Tá an corna de stiall cruach ghalbhánuithe nó réamhphéinteáilte (go hiondúil 1.5-3.0 mm ar tiús, leithead 100-200 mm) suite ar dhíchoilíneoir hiodrálach a rialaíonn teannas stiall ar feadh an rith. Baineann straightener mótair le rollaí iolracha amach an corna socraithe - an cuaire a tharlódh de bharr foirceannadh - sula dtéann an stiall isteach sna stáisiúin fhoirmithe. Má dhéantar díriú neamhleor ag an gcéim seo, tugtar bogha agus casadh isteach sa phróifíl chríochnaithe nach féidir a cheartú le sruth gan an t-alt a scriosadh.

Pre-punching Preas

Sa chuid is mó de na línte raca ina seasamh, déantar na sliotáin teardrop agus na poill chúnta a phuncháil sula ndéantar iad a fhoirmiú seachas ina dhiaidh, toisc go bhfuil stiall árasán i bhfad níos éasca le puncháil go cruinn ná cuid C-chruthach. Úsáideann an preas réamhphunch dísle servo-tiomáinte nó hiodrálacha le punches cruach uirlisí cruaite suite chun an patrún poll cruinn atá sonraithe ag dearadh an raca a tháirgeadh. Tá cruinneas tuinairde pollta - go hiondúil ag teastáil laistigh de ± 0.5 mm thar fhad díreach 2,400 mm - á rialú ag córas beathaithe servo a dhéanann innéacsú ar an stiall le spásáil an phoill ríomhchláraithe roimh gach stróc brúigh.

Muileann Foirmithe Rolla

Is é an muileann foirmithe croí an mheaisín, ina bhfuil sraith de stáisiúin uirlisithe rolla uachtair agus íochtair péireáilte suite ar sheastán muileann docht. De réir a chéile lúbann gach stáisiún an stiall trí bhreisiú beag uilleach — go hiondúil 10–20° in aghaidh an phas – go dtí go mbaintear amach céimseata na próifíle deiridh. Éilíonn próifílí raca upright 12 go 22 stáisiún foirmithe ag brath ar chastacht an phróifíle, tiús an ábhair, agus an méid oibre a dhéantar an cruach a chruasú le linn a fhoirmithe. Déantar an uirlisiú rolla as cruach uirlisí GCr15 nó D2, cruaite go HRC 58-62, agus déantar lamháltais a dhúnadh chun comhsheasmhacht próifíle a choinneáil thar na milliúin méadar táirgeachta.

Stáisiún Punching nó Neála Iar-fhoirmithe

Teastaíonn oibríochtaí pollta breise ó roinnt dearaí díreacha tar éis bearradh deiridh a fhoirmiú chun bonnphlátaí a cheangal, patrúin tánaisteacha poll sa ghréasán, nó cabhradh le haghaidh aitheantais branda. Déantar na hoibríochtaí seo i bpreasa punchála tánaisteach atá suite díreach tar éis scoir an mhuilinn fhoirmithe, agus tá córas treorach na líne fós ag tacú leis an bpróifíl, rud a chosc ar an saobhadh a tharlódh dá mbainfí an t-alt foirmithe agus athchothaithe isteach i bpreas ar leith.

Fiar Eitilte nó Gearrchuntas Sabhna Fuar

Gearrtar fad an phróifíl chríochnaithe le lomadh eitilte (a ghearrann agus é ag gluaiseacht ar luas líne, rud a chumasaíonn tréchur ard gan an próiseas foirmithe a stopadh) nó trí shábh fuar (a tháirgeann gearrtha níos glaine gan burr ach a éilíonn an líne luasmhoilliú do gach timthriall gearrtha). Tá faid dhíreacha 2,400–6,000 mm coitianta; is é ± 2 mm an t-ionchas caighdeánach maidir le comhlíonadh na monaraíochta racaireachta.

Córas Rialaithe PLC agus HMI

Tá línte raca díreacha nua-aimseartha á rialú ag PLC (Siemens S7 nó Mitsubishi Q-sraith go hiondúil) le scáileán tadhaill HMI a stórálann oidis táirgí - punch pitch, patrún poll, fad gearrtha, agus paraiméadair luas líne - do gach SKU díreach sa raon táirgí. Laghdaíonn oibríocht bunaithe ar oideas an t-am aistrithe go miontuairiscí le haghaidh leaganacha próifíle ar an tacar uirlisí céanna, agus stórálann sé comhaireamh táirgeachta, logaí lochtanna agus sonraí cáilíochta chun críocha inrianaitheachta.

Cineálacha Próifíle Léirithe agus Sonraíochtaí Ábhar

Tógtar meaisíní foirmithe rolla raca upright timpeall ar thacair uirlisí próifíle ar leith. Is iad na próifílí díreacha is coitianta i dtáirgeadh racála domhanda ná:

Tá ábhar ionchuir is coitianta S350GD nó S420GD corna cruach ghalbhánuithe te-tumtha go EN 10346, le haicme sciath since Z275 (275 g/m² san iomlán ar an dá thaobh). Ligeann gráid cruach ard-táirgeachta sonraíochtaí tomhaiste níos tanaí chun cumas ualaigh coibhéiseach a bhaint amach, rud a laghdóidh costas ábhartha in aghaidh an mhéadair de tháirgeadh ina seasamh — fachtóir suntasach ag na méideanna táirgeachta is gnách do mhonaróirí racála.

Luas Táirgthe, Athrú Ar Ais, agus Pleanáil Aschuir

Is é an ráta stróc preas réamhphunch seachas an cumas muileann foirmithe a rialaíonn luas líne le haghaidh foirmiú rolla raca ina seasamh go príomha. Is iad seo a leanas na gnáthpharaiméadair táirgeachta le haghaidh líne raca seasamhach dea-shonraithe:

• Luas líne foirmithe: 15-40 m/nim ag brath ar chastacht an phróifíle agus ar dhlús an phunch
• Glan-aschur: 800–2,500 méadar críochnaithe ina seasamh in aghaidh an seala (8 n-uaire), ag tabhairt cuntas ar athruithe corna, ar athrú oidis, agus ar stadanna sceidealta
• Am aistrithe próifíle: 2-4 uair an chloig le haghaidh athrú tacair uirlisí (leithead próifíle nó leithead difriúil); faoi 10 nóiméad chun oidis a athrú laistigh den tacar uirlisí céanna (fad difriúil nó tuinairde)
• Saol seirbhíse uirlisí: 3-8 milliún méadar in aghaidh an tacair uirlisí rolla sula dteastaíonn athmheilt, ag brath ar chruas an ábhair agus scríobach sciath since

I gcás déantúsóirí a tháirgeann SKUanna díreacha iolracha, is féidir le córas caiséad uirlisí mear-athraithe - ina ndéantar sraith iomlán de rollaí foirmithe a réamhchóimeáil ar chaiséad inbhainte agus a mhalartú mar aonad - an t-athrú próifíle a laghdú go dtí faoi bhun 30 nóiméad, rud a chuireann go mór le húsáid trealaimh ar sceidil táirgeachta táirgí measctha.

Rialú Cáilíochta agus Comhlíonta le haghaidh Táirgeadh Raca Upright

Is comhpháirteanna struchtúracha iad uprights racking pailléid atá clúdaithe ag caighdeáin idirnáisiúnta sábháilteachta. Ní mór cáilíocht an táirgeachta a rialú agus a dhoiciméadú go soiléir chun na ceanglais seo a chomhlíonadh:

• EN 15512 (An Eoraip) agus RMI ANSI MH16.1 (Meiriceá Thuaidh) na ceanglais dearaidh agus tástála struchtúracha a rialú maidir le racáil pailléid inchoigeartaithe. Ní mór do mhonaróirí seasamhacha a léiriú trí thástáil go mbaineann a bpróifílí amach an modúl rannta rátáilte, tráth na táimhe, agus luachanna friotaíochta buckling a úsáidtear i ríomhanna dearaidh raca.
• Caoinfhulaingt suíomh poll: Ní mór suíomh sliotán teardrop a choinneáil laistigh de ± 0.5 mm den pháirc ainmniúil chun rannpháirtíocht cónascaire bíoma a áirithiú thar airde racaí éagsúla agus ó bhaisceanna táirgeachta éagsúla. Teastaíonn tomhas rialta inphróise chuige seo agus úsáid á baint as teimpléid seiceála tuinairde in aghaidh na gcaighdeán tagartha.
• Cigireacht tríthoiseach próifíle: Ba cheart leithead, doimhneacht, uillinn feire, agus bogha/casadh a thomhas ag tús gach corna agus ar a laghad gach 500 méadar den táirgeadh, agus na torthaí a thaifeadadh i gcoinne teorainneacha lamháltais atá sainithe sa tsonraíocht déantúsaíochta táirge.
• Inrianaitheacht ábhair: Ba cheart go mbeadh gach baisc táirgthe inrianaithe chuig an deimhniú corna cruach ag teacht isteach, rud a chumasódh imscrúdú ar aon teipeanna réimse agus dícheall cuí a léiriú do chustaiméirí deiridh agus do chomhlachtaí rialála.

Meaisín Foirmithe Rolla Raca Upright a shonrú: Príomhcheisteanna le Fiafraí

Is infheistíocht chaipitiúil é meaisín foirmithe rolla raca díreach a roghnú go hiondúil sa raon $150,000-$600,000 USD ag brath ar leibhéal uathoibrithe, cumas punchála, agus sonraíocht rialaithe. Déanann na ceisteanna seo a leanas idirdhealú idir soláthraithe tromchúiseacha agus iad siúd a thairgeann trealamh atá cosúil go han-chosúil ach nach bhfuil mórán innealtóireacht déanta air:

• Cad é an tonnáiste preas punch, agus cad é an limistéar punchála uasta comhuaineach? Teastaíonn tonnáiste níos airde ó phatrúin dhreamanna dearthóra ná mar a d’fhéadfadh acmhainn ainmniúil an phreasa a thabharfadh le tuiscint nuair a dhéantar gach poll a dhó ag an am céanna.
• Cén t-ábhar agus cruas uirlisí rolla atá caighdeánach, agus cad é an saol seirbhíse ráthaithe? Luafaidh monaróir creidiúnach íosmhéid méadar in aghaidh na regrind agus tabharfaidh sé tréimhse bharánta ar ais dó.
• Cé na brandaí PLC agus HMI a úsáidtear, agus an bhfuil seirbhís áitiúil agus páirteanna breise ar fáil i do thír? D'fhéadfadh go mbeadh sé deacair agus costasach líne a rialaítear le branda neamhchoitianta PLC a choinneáil lasmuigh de mhargadh baile an mhonaróra.
• An féidir a thaispeáint go bhfuil do phróifíl shainiúil á rith ag an luas rátáilte sula nglacfar leis an líne? Glacfaidh aon tógálaí meaisíní creidiúnacha le tástáil glactha monarchan (FAT) de réir critéar comhaontaithe cáilíochta agus luais mar choinníoll íocaíochta.
• Cén tacaíocht coimisiúnaithe, oiliúint oibritheora, agus pacáiste páirteanna spártha atá san áireamh? Cosnóidh líne foirmithe rolla a shroicheann gan tacaíocht leordhóthanach coimisiúnaithe agus trealamh páirteanna breise don chéad bhliain i bhfad níos mó i dtáirgeadh caillte ná an difríocht idir buiséad agus ceannach meaisín le tacaíocht mhaith.

Ar deireadh thiar níl meaisín foirmithe rolla raca seasamh ach chomh maith le comhsheasmhacht na bpróifílí a tháirgeann sé ag rátaí táirgthe marthanacha. Is é a shonrú go dian i gcoinne lamháltais tríthoiseach, fad saoil uirlisithe, agus caighdeáin chórais rialaithe - seachas ar phraghas ceannaigh amháin - an cinneadh aonair is tábhachtaí a dhéanann monaróir racála chun líne táirgeachta a bhunú nó a uasghrádú.
