Meaisín Foirmithe Rolla Bileog Miotail: Mar a Oibríonn sé, Cineálacha & Treoir Cheannaigh

Cad is Bileog Miotail ann Meaisín Foirmithe Rolla ?

Is córas fuarfhoirmithe leanúnach é meaisín foirmithe rolla leatháin miotail a mhúnlaíonn corna cothrom miotail de réir a chéile i bpróifíl thrasghearrthach ar leith trína chur trí shraith de stáisiúin sorcóir péireáilte. Déanann gach stáisiún an stiall mhiotail a lúbadh go hincriminteach — de ghnáth cúpla céim in aghaidh an phas — go dtí go mbaintear amach an chéimseata atá ag teastáil ag deireadh scoir an mheaisín. Níl aon téamh ag teastáil ón bpróiseas, ag brath go hiomlán ar airíonna meicniúla na miotail agus ar chruinneas na huirlise chun próifílí comhsheasmhacha, cruinn tríthoiseach a tháirgeadh ag ardluais.

Tá foirmiú rolla ar cheann de na próisis mhiotalóireachta is éifeachtaí atá ar fáil chun próifílí fada aonfhoirmeacha a tháirgeadh i líon ard. Is féidir le líne táirgeachta aonair a phróiseáil 10 go 100 méadar de phróifíl chríochnaithe in aghaidh an nóiméid , ag brath ar thiús ábhar, castacht phróifíl, agus modh scoite. Toisc go bhfuil an próiseas leanúnach agus go bhfuil an t-uirlisiú seasta, tá comhsheasmhacht tríthoiseach an-ard - coinnítear tras-ailt próifíle de réir lamháltais dochta thar raonta na mílte méadar le hidirghabháil íosta oibreora.

Úsáidtear meaisíní foirmithe rolla bileog miotail chun rannóga struchtúracha, painéil díon agus cumhdach, frámaí dorais agus fuinneoige, comhpháirteanna racála agus seilfeanna, páirteanna feithicleacha, ráillí gléasta painéil ghréine, tráidirí cábla, agus na céadta próifíl eile a tháirgeadh ar fud na dtionscal tógála, déantúsaíochta agus bonneagair ar fud an domhain.

Conas a Oibríonn Meaisín Foirmithe Rolla: An Próiseas Céim ar Chéim

Cuidíonn tuiscint ar an bpróiseas foirmithe rollaí chun an chumraíocht agus an uirlis cheart don mheaisín a roghnú le haghaidh feidhmchlár ar leith. Tá líne táirgeachta iomlán comhdhéanta de roinnt stáisiúin chomhtháite a thógann an miotail ón gcorna amh go próifíl chríochnaithe, gearrtha go fad.

1. Decoiler

Tosaíonn an próiseas ag an decoiler, a shealbhaíonn agus a chothaíonn an corna miotail. Leathnaíonn mandrel taobh istigh de chroílár an chorna chun é a ghreamú go daingean, agus rothlaíonn an decoiler chun stiall a íoc ag ráta rialaithe. Déantar na réiteoirí a rátáil de réir toilleadh meáchain chorna — go hiondúil 3 go 15 tona i gcás línte tionsclaíocha — agus féadfaidh siad a bheith mótairithe (díchoilíneoir cumhachtaithe) nó éighníomhach, áit a dtiomáineann teannas stiallacha ón líne fhoirmithe an neamhchorna.

2. Straightener / Leveler

Tá cuaire iarmharach (sraith corna) ag miotal coiled agus féadfaidh sé lochtanna tonn trasna nó imeall-bhogha a iompar ón bpróiseas cornaithe. Déanann straightener il-rolla na lochtanna maola seo a bhaint sula dtosaítear ar fhoirmiú — atá ríthábhachtach chun céimseata próifíle comhsheasmhach a bhaint amach, go háirithe i bhfoirmiú rolla dín, áit a mbíonn tionchar díreach ag maoile an phainéil ar an aimsir agus ar an gcuma amhairc.

3. Pre-Punching Preas (Roghnach)

Ionchorpraíonn go leor línte foirmithe rolla preas punchála servo-tiomáinte roimh na stáisiúin fhoirmithe chun poill, sliotáin, nó cabhraithe a chur leis an stiall árasán agus é fós éasca le rochtain. Is fearr le réamhphuncháil ná polladh iar-fhoirmithe le haghaidh gnéithe nach mór a bheith suite go beacht i gcoibhneas leis an gcéimseata foirmithe.

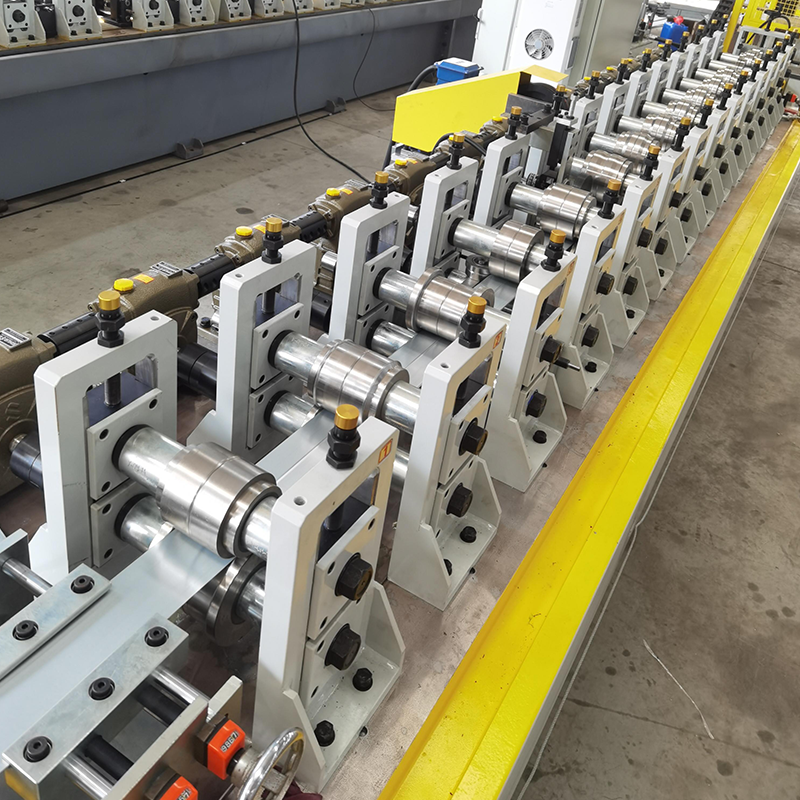

4. Stáisiúin Foirmithe Rolla

Is é croílár an mheaisín an muileann foirmithe rolla - sraith líneach de chlampaí foirmithe, gach ceann acu ina bhfuil péire de rollóirí atá meaisínithe go beacht agus iad suite ar sheifteanna cothrománacha. Déantar na rollóirí uachtaracha agus íochtaracha a phróifíliú chun geoiméadracht na stiall a mheaitseáil ag an gcéim shonrach sin den seicheamh foirmithe. De réir mar a théann an stiall trí gach stáisiún i ndiaidh a chéile, lúbtar an trasghearradh de réir a chéile níos gaire don chruth deiridh. An líon stáisiún a theastaíonn ag brath ar chastacht phróifíl, tiús ábhar, neart toraidh, agus an uillinn Bend iomlán - d'fhéadfadh go mbeadh gá le próifílí simplí chomh beag le 8 stáisiún, agus is féidir le hailt ailtireachta casta 24 nó níos mó a cheangal.

5. Púnáil Iarfhoirmithe nó Eagar (Roghnach)

Cuirtear gnéithe atá níos éasca le cur leis tar éis foirmithe - cosúil le notches foircinn, gearrthóga cúinne, nó poill i suíomhanna feire ar leith - ag stáisiún iar-fhoirmithe atá comhtháite sa líne, agus ionchódóir ar a n-uainiú chun dóiteáin ag suíomhanna stiallacha beachta.

6. Córas scoite

Ag deireadh scoir na líne, scarann córas scoite an phróifíl leanúnach ina faid aonair. Úsáidtear dhá phríomhchineál: a ag eitilt bás scoite , a luasghéaraíonn chun luas na líne a mheaitseáil, a ghearrann, a tharraingíonn siar ansin - rud a ligeann do tháirgeadh iomlán leanúnach gan an stiall a stopadh - agus córas stoptha agus gearrtha (réamh-ghearradh), a stopann an stiall go hachomair a ghearradh. Is gnáthchórais scoite eitilte iad ar línte ardluais agus iad siúd a tháirgeann painéil fhada ina laghdódh stopadh agus atosú tríchur agus cáilíocht an dromchla.

7. Tábla Rith-Amach agus Cruachta

Téann próifílí críochnaithe amach ar bhord rite agus bailítear iad de láimh nó trí chórais chruachta uathoibrithe. Tá gá le láimhseáil chúramach ar phainéil díon agus ar ailt struchtúracha fada chun scratches dromchla agus saobhadh próifíl a sheachaint le linn ullmhú cruachta agus iompair.

Meaisíní Foirmithe Rolla Bileog Díon: Cineálacha agus Próifílí

Tá an earnáil dín agus cumhdach ar cheann de na margaí deiridh is mó maidir le teicneolaíocht foirmithe rollaí. A meaisín foirmithe rolla bileog dín atá cumraithe go sonrach chun próifílí dín agus cumhdach balla a tháirgeadh ó chruach réamhphéinteáilte nó ghalbhánuithe, alúmanam, nó corna copair. Ní mór do na meaisíní seo painéil a tháirgeadh atá cothrom, comhsheasmhach ó thaobh toisí, agus saor ó lochtanna dromchla trasna faid ar féidir leo 12 mhéadar nó níos mó a bhaint amach - ceanglais a chuireann éilimh ard ar righineacht an mheaisín, ailíniú sorcóir, agus láimhseáil ábhair.

Meaisíní Bileog Díon roctha

Táirgeann meaisíní leatháin roctha an próifíl tonnta sinusoidal clasaiceach a úsáidtear i ndíon talmhaíochta, tionsclaíochta agus cónaithe. Tá an patrún rocach ar cheann de na céimseataí foirmithe rollaí is simplí, a éilíonn stáisiúin réasúnta beag, agus tá na meaisíní seo i measc na cinn is mó a tháirgtear agus is inrochtana ó thaobh costais sa mhargadh trealaimh dín. Déantar próifílí rocach caighdeánacha a tháirgeadh i dtiúis chruach ó 0.25 mm go 0.8 mm ar luasanna líne 25-45 m/nóim.

Meaisíní Próifíl Trapezooidal / IBR

Is éard atá i bpróifílí dín trapezoidal - lena n-áirítear na próifílí IBR (Inverted Box Rib) agus R-phainéal a úsáidtear go forleathan - pannaí cothroma agus easnacha uilleacha a sholáthraíonn cumas ualachiompartha níos fearr agus draenáil uisce i gcomparáid leis an leathán rocach. Is próifílí caighdeánacha iad seo maidir le díon tráchtála agus tionsclaíochta ar fud formhór na margaí. Éilíonn an chéimseata níos casta níos mó stáisiúin fhoirmithe ná meaisíní roctha, agus tá céimseata easnacha beacht ríthábhachtach le haghaidh comhghlasála ceart painéil ar shuiteáil.

Meaisíní Painéal Díon Seam Buan

Is córas díon ailtireachta den scoth é seam seasta ina ndéantar painéil a chomhghlasáil trí shíoga ingearacha ardaithe, ag fáil réidh le dúntóirí nochta go hiomlán. Táirgeann meaisíní foirmithe rolla seam seasta painéil le cosa in airde atá seamaithe go meicniúil le chéile ar an díon, rud a chruthaíonn comhpháirteach glan, uiscedhíonach. Tá cruinneas foirmithe an-ard ag teastáil ó na meaisíní seo - caithfidh céimseata seam a bheith beacht le go bhfeidhmeoidh uirlisí seamaithe meicniúla i gceart - agus go hiondúil ritheann siad ag luasanna níos ísle ná línte rocach nó traipéasóideach. Is minic a dheartar línte seam seasta mar córais iniompartha nó córais foirmithe suímh is féidir a iompar chuig an láithreán tógála agus painéil a tháirgeadh go dtí an fad beacht atá ag teastáil ar an láthair, rud a chuirfeadh deireadh leis an ngá atá le gearradh páirce agus le dramhaíl a laghdú.

Línte Painéil Sandwich

Nascann línte painéil ceapaire dhá stáisiún foirmithe rolla - ceann amháin don aghaidh leatháin sheachtraigh agus ceann eile don línéar inmheánach - le croí-instealladh nó céim lannaithe eatarthu. Is é an toradh ná painéal ilchodach le cúr inslithe nó croí olann mianraí atá nasctha idir dhá chraiceann déanta miotail. Úsáidtear painéil ceapaire go forleathan i stóráil fuar, tógáil tráchtála, agus clúdaigh foirgnimh thionsclaíocha ina bhfuil feidhmíocht theirmeach agus luas suiteála mar thosaíochtaí.

Ábhair Próiseáilte ag Meaisíní Foirmithe Rolla Bileog Miotail

Is féidir le meaisíní foirmithe rolla raon leathan miotail a phróiseáil, ar choinníoll go bhfuil go leor insínteachta ag an ábhar chun lúbadh fuar a dhéanamh gan scoilteadh agus airíonna meicniúla comhsheasmhacha ar fud leithead an choil. Is iad na hábhair is coitianta a phróiseáiltear:

• Cruach ghalbhánuithe (tumtha te agus leictri-ghalbhánuithe): An t-ábhar is mó le haghaidh dín agus próifílí struchtúracha. Soláthraíonn sciath since cosaint creimeadh; raon bratuithe caighdeánacha ó Z100 go Z275 g/m². Is gnách go mbíonn tiús na n-iarratas dín 0.25-1.2 mm; úsáideann próifílí struchtúracha 1.0-4.0 mm.
• Cruach réamhphéinteáilte (PPGI/PPGL): Cruach ghalbhánuithe le sciath orgánach monarcha-fheidhmithe (poileistear, PVDF, nó SMP) ar aghaidh amháin nó ar an dá aghaidh. Cuireann coil réamhphéinteáilte deireadh leis an ngá atá le péintéireacht iar-fhoirmithe agus is é an t-ábhar caighdeánach é le haghaidh díon datha agus cumhdach ailtireachta. Caithfidh an córas péint a bheith solúbtha go leor chun an dífhoirmiúchán lúbthachta a sheasamh gan scoilteadh nó scealpadh.
• Alúmanam: Úsáidtear é nuair is tosaíochtaí meáchan éadrom agus friotaíocht creimeadh nádúrtha. Tá cóimhiotail alúmanaim 1100, 3003, agus 5052 coitianta in iarratais dín agus cumhdaigh. Éilíonn alúmanam céimseata sorcóir modhnaithe agus luas líne laghdaithe i gcomparáid le cruach mar gheall ar a saintréithe éagsúla springback.
• Cruach dhosmálta: Úsáidtear é le haghaidh timpeallachtaí sláinteachais, ceimiceacha-resistant, nó an-chreimneach. cruaíonn an obair dhosmálta go tapa le linn foirmithe, agus éilíonn sé níos mó stáisiúin fhoirmithe agus uirlisí níos láidre ná cruach éadrom de thiús comhionann.
• Copar agus since: A úsáidtear i díonta ailtireachta préimhe agus cumhdach. Tá na hábhair seo níos boige agus teastaíonn láimhseáil chúramach chun marring dromchla ó na rollóirí a sheachaint - tá bailchríoch dromchla an sorcóir agus brú teagmhála ríthábhachtach.
• Cruach ard-neart (HSS / AHSS): Úsáidtear níos mó agus níos mó le haghaidh rannóga struchtúracha agus próifílí feithicleacha áit a bhfuil cóimheas neart le meáchain ríthábhachtach. Éilíonn steels ard-neart fórsa foirmithe i bhfad níos mó agus níos mó stáisiúin chun backback a bhainistiú, agus tá rátaí caitheamh uirlisí níos airde ná mar atá i gcás cruach éadrom.

Sonraíochtaí Buntábhachtacha le Meastóireacht Agus Meaisín Foirmithe Rolla á Roghnú

Is infheistíocht chaipitil shuntasach é meaisín foirmithe rolla leatháin miotail a cheannach. Trí na sonraíochtaí seo a leanas a mheas, cinntítear go bhfuil an meaisín ag teacht le riachtanais táirgeachta reatha agus le riachtanais intuartha na todhchaí.

1. Raon tiús ábhar: Deimhnigh go gclúdaíonn cumas foirmithe an mheaisín an raon iomlán tomhasairí ábhar atá beartaithe agat a rith, lena n-áirítear aon leathnú amach anseo. Ní féidir meaisín atá rátáilte le haghaidh cruach 0.3–1.0 mm a bhrú go 1.5 mm gan dochar a dhéanamh d’uirlisiú agus d’fhearsaidí.
2. Leithead próifíle agus cumas leithead stiall: Caithfidh uasleithead corna agus leithead foirmithe an mheaisín freastal ar an bpróifíl is leithne i do raon táirgí, agus lamháil le haghaidh imeallbhraisle nuair is infheidhme.
3. Líon na stáisiún foirmithe: Ní mór a bheith leordhóthanach chun castacht phróifíl agus neart toraidh ábhar. Táirgeann uirlisiú tearcchumhachtaithe gan an iomarca stáisiún spriongaí, earráid tríthoiseach agus marcáil dromchla.
4. Luas líne: Léirithe i méadair in aghaidh an nóiméid. Méadaíonn luas níos airde tréchur ach teastaíonn córais scoite níos láidre, rialú stiallacha níos fearr, agus beathú cornaí níos cruinne. Deimhnigh go bhfuil an luas rátáil indéanta ag tiús an ábhair dearaidh, ní hamháin ag an íosmhéid.
5. Córas tiomána: Tá seastáin slabhra-tiomáinte costéifeachtach agus láidir ach cuireann siad rialú luais nach bhfuil chomh beacht céanna leo ná na seastáin seirbheacs-tiomáinte aonair. Úsáideann línte ardluais agus ilphróifíle nua-aimseartha níos mó ná riamh tiomántáin servo do gach seastán, rud a chumasaíonn rialú digiteach ar pharaiméadair fhoirmithe.
6. Ábhar uirlisithe agus cruas: De ghnáth déantar uirlisiú foirmithe rolla as cruach uirlis D2 nó Cr12MoV, teaschóireáilte go 58-62 HRC. Leathnaíonn cruas níos airde saol na huirlisí ach méadaíonn sé brittleness — braitheann an tsonraíocht cheart ar an gcineál ábhair agus ar an méid táirgeachta.
7. Córas rialaithe: Úsáideann línte foirmithe rolla nua-aimseartha rialú PLC-bhunaithe le comhéadain scáileáin tadhaill HMI, rialú scoite bunaithe ar fhad trí ionchódóir, agus logáil sonraí táirgeachta. Fíoraigh comhoiriúnacht le caighdeáin soláthair cumhachta do shaoráide agus le leibhéal scileanna an oibreora atá ar fáil.
8. Tacaíocht iar-díolacháin agus infhaighteacht páirteanna breise: Is míreanna caitheamh iad uirlisí, imthacaí, seaftaí, agus lanna scoite a dteastaíonn athsholáthar tréimhsiúil orthu. Deimhnigh go bhfuil páirteanna spártha ríthábhachtacha ag an monaróir nó ag a n-ionadaí áitiúil agus gur féidir leo tacaíocht theicniúil a sholáthar laistigh d'am freagartha inghlactha.

Buntáistí a bhaineann le Foirmiú Rolla Thar Phróisis Mhalartacha Foirmithe Miotail

Tá foirmiú rolla in iomaíocht le coscánaithe preas, easbhrúite agus stampáil chun próifílí miotail foirmithe a tháirgeadh. Éiríonn a buntáistí cinntitheach i gcásanna táirgthe ar leith:

• Éifeachtúlacht táirgthe ard-toirte: Nuair a chuirtear ar bun é, táirgeann líne foirmithe rolla próifílí críochnaithe go leanúnach gan mórán saothair. Laghdaíonn costais táirgthe in aghaidh an aonaid go tapa de réir toirte ar bhealach nach féidir leis an lúbadh coscán brúigh - a éilíonn láimhseáil aonair gach píosa - a mheaitseáil.
• Fad próifíle gan teorainn: Táirgeann foirmiú rollaí próifílí d'aon fhad teoranta ag an soláthar corna, ach cuireann fad leaba an phreasa agus toilleadh láimhseála srian ar bhrú-choscánú. Tá sé seo ríthábhachtach maidir le díonta agus feidhmeanna struchtúracha a éilíonn painéil nó codanna níos faide ná 6-8 méadar.
• Críochnú dromchla uachtarach: Caomhnaíonn an próiseas foirmithe fuar agus an teagmháil sorcóir rialaithe dromchlaí réamhphéinteáilte agus snasta níos fearr ná próisis stampála nó te-fhoirmithe, rud a fhágann gurb é rolla an modh roghnaithe d'ábhair réamhchríochnaithe.
• Lamháltais chomhsheasmhacha ar scála: Táirgeann céimseata uirlisí seasta an trasghearradh céanna ar fud reáchtáil táirgeachta, ag baint amach comhsheasmhacht tríthoiseach nach féidir le hoibríochtaí coscáin preasa láimhe a mhacasamhlú go hiontaofa thar na mílte píosa.
• Comhtháthú oibríochtaí tánaisteacha: Is féidir polladh, cabhradh, bearradh, agus scoite a chomhtháthú i líne foirmithe rolla amháin, rud a chuireann deireadh le láimhseáil thánaisteach agus laghdaítear an t-am táirgthe iomlán agus an costas saothair.
